    工业级大范围侧扫声纳
    网站来源: 时间:2020年01月08日 21:36 点击数:

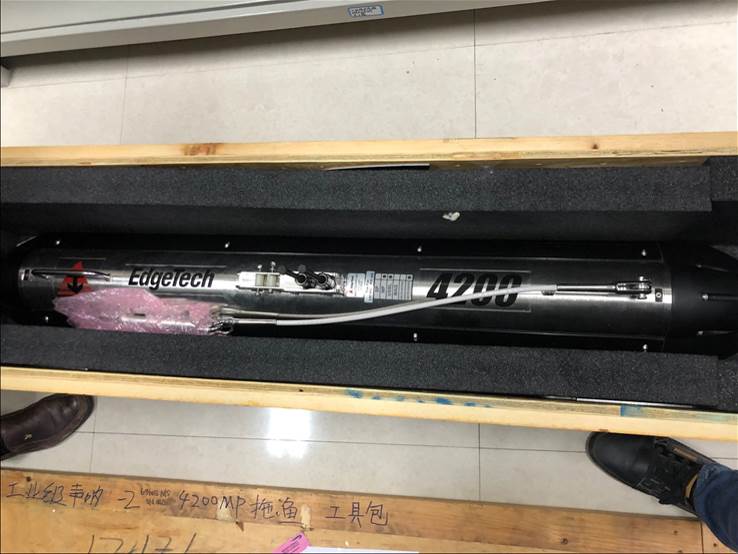

    名称:工业级大范围侧扫声纳

    型号:4200-MP

    品牌:美国EdgeTech

    安装时间: 2016-9



    设备简介

        工业级大范围侧扫声纳是对大范围海底地形地貌进行二维实时成图测量,可用于大范围大量程海底地貌观测、沉船、珊瑚群和人工鱼礁观测定位搜寻等应用。

    主要技术参数

    1、工作原理:全频谱Chirp线性调频技术,多脉冲,具有高速(HSM)和高分辨率模式(HDM

    2、工作频率:100/400kHz

    3、量程:500m @ 100 kHz,150m @ 400 kHz

    4、垂直航迹分辨率: 100 kHz: 8 cm, 400 kHz: 2cm

    5、水平波束开角: 高速模式(HSM):1.26°@100kHz, 0.4° @ 400 kHz;高分辨率模式(HDM):0.64°@100kHz, 0.3° @ 400 kHz

    6、沿航迹分辨率:高速模式(HSM):100kHz4.4m@200m, 100kHz0.7m@100m;高分辨率模式(HDM):100kHz2.5m@200m, 400kHz0.5m@100m

    7、垂直波束宽度:50°

    8、尺寸:125.6mm X 11.4mm (长直径);

    9、重量:48kg

    10、拖缆:100Kevlar高强度拖缆

    10、工作深度:2000m耐压

    11、拖曳速度:最大12

    12、甲板单元和采集计算机可通过WIFI连接通讯

    13、甲板单元处理器采用防泼溅材料。
